配電網-電容電流測試儀從中性點測量電容電流

 配電網電容電感測試儀從中性點測量電容電流

1、測量接線
在圖6中，Tr為變壓器35KV側繞組，或是10KV系統的接地變；O為變壓器中性點；Ca、Cb、Cc分別為三相對地電容。

3、測量中性點電壓，確認安全；
中性點可以是變壓器、補償電容器的中性點
按圖11接線所示，
（1）將外加測量電壓互感器的高壓端A，經保險管（熔斷器）接至絕緣棒，用絕緣棒碰觸中性點；
（2）測量電網不對稱電壓UN ；

當通過電壓表知道中性點電壓低于AC300V以下時，方可進行下一步操作；
如果中性點電壓小于5V，儀器不能正常工作，只須在某一相上增加電容使中性點電壓上升即可；儀器隨機配置了高壓電容（0.05微法左右）。
如果中性點電壓大于300V，儀器不能正常工作，必須使電壓下降，此時三相嚴重不對稱，不能開展試驗。

圖 11a　用PT測量中性點電壓 圖11b用分壓器測量中性點電壓
T－變壓器 N－變壓器中性點 FU－熔斷器
TV－電壓互感器 F－保護間隙 H－絕緣棒

4、將檢驗合格的絕緣桿（高壓端串聯速熔保險）通過專用高壓電纜與儀器中心點端子連接，待命。
5、將上述絕緣桿（高壓端串聯速熔保險）與中性點相保持碰觸連接，儀器顯示圖12。

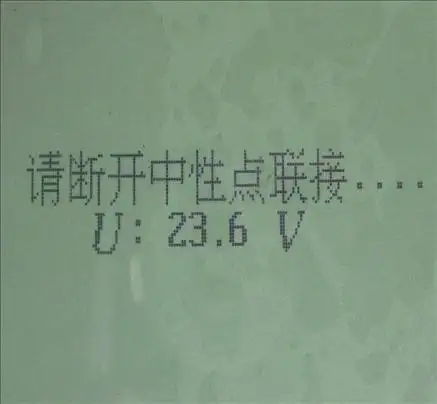

6、大約只需要30秒鐘，儀器發出“嘟”的長音后，表示測量完畢。立即將絕緣桿脫離與中性點的接觸；出現圖13的內容，電壓在迅速下降；
7、當圖13中電壓下降到1.5V以下時，顯示圖14的測量結果。
如果電壓下降緩慢，直接將儀器面板上的中性點端用導線與地短接，立即就出現結果顯示。

8、保存或打印
出現圖14后，左旋或右旋鼠標，出現打印和保存菜單，直接確認即可。

八、安全事項
測量時操作絕緣棒人員應帶絕緣手套、穿絕緣靴！
絕緣棒碰觸變壓器中性點時間應盡可能短，在讀數完畢后立即斷開，讀表人員宜站在絕緣墊上
保護間隙F放電電壓要低于CN的額定電壓，在系統中性點無過電壓時不應動作。
1、外加電容C可以按估算電網電容的 至3倍值分為幾檔來選定，以便進行重復測量，電容器的額定電壓應在1kV以上。
2、如直接用電壓表測量電壓，除量程應滿足要求外，還要求選用高內阻的，不宜使用內阻低、0.2級或更精密的電壓表，也不宜采用磁電式電壓表或真空管電壓表。
3、測量工作應在天氣良好無大風情況下進行，以免系統發生單相接地后中性點產生高電壓帶來危險。
4、電纜饋電系統一般不對稱電壓很低，為提高系統電容測量精度，要求有較高的不對稱電壓值，為此可在一相上接入電容器或斷開一相電纜，其容量能
使不對稱電壓提高到2%相電壓，不過最后應當從計算出的系統對地電容中減去或加上這一部分電容。
例如，某一10kV電纜饋電系統估算的電容電流為100A，造成人不對稱電壓為2%相電壓的電容電流
IC≈100×2%＝2A
為此可選表2-5中截面95mm2，6km長具有電容電流等于6A的三相備用用電纜，使其一相斷開（具有2A電流），即可滿足要求。
5、對沒有中性點的電網可以利用連接組標號為Y•d11的配電變壓器人為構成臨時的中性點，然后應用中性點外加電容法確定電網電容電流。
6、電容電流測試儀在直饋送電系統中，如選擇發電機中性點應用外加電容法時，要考慮電機3倍次數諧波對不對稱電壓的影響；
